失效分析與維修工作站
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
覺芯電子的失效分析與維修工作站利用鎖相探測原理，為電路及 IC 失效分析提供強有力的非接觸式解決方案。能夠?qū)囟确植肌⒛芰亢纳?、微漏電和焊接問題進行有效的分析，相比于傳統的熱成像分析，提供兩個數量級以上的探測靈敏度提升。
|
項目 |
規格 |
說明 |
|
最小檢測溫度 |
快速檢測：2.5mK |
2 秒 / 周期，60s 檢測 |
|
精細檢測：1.0mK |
2 秒 / 周期，5min 檢測 |
|
|
漏電定位精度 |
20μm |
鏡頭降至最低點 |
|
探測器性能 |
NETD ≤ 50mK |
@25℃ |
|
探測器分辨率 |
1024×768 |
|
|
通道數 |
1個 (M型) |
|
|
2個 (L型) |
|
|
|
最大輸入電壓 |
15V |
|
|
最大輸入電流 |
3A |
|
|
最大檢測面積 |
300mm×250mm(M 型 ) |
鏡頭在最高點和最低點 |
|
700mm×550mm(L 型 ) |
||
|
操作系統要求 |
Win7/Win10 64 位 |
|
|
通訊接口 |
USB 3.0 |
|
|
電源 |
220V AC 50Hz |
|
|
尺寸 |
L460×W410×H608mm |
|
|
凈重 |
40Kg(M 型 )，100Kg(L 型 ) |
|
|
使用環境 |
0-40℃，20%-80% RH |
|
|
供貨周期 |
45 天 |
|
|
免費質保 |
12 個月 |
|
|
控制方法 |
電動升降及對焦，手柄控制 |
|
|
選配件 |
探針臺、二維 XY 電動位移臺 |
|

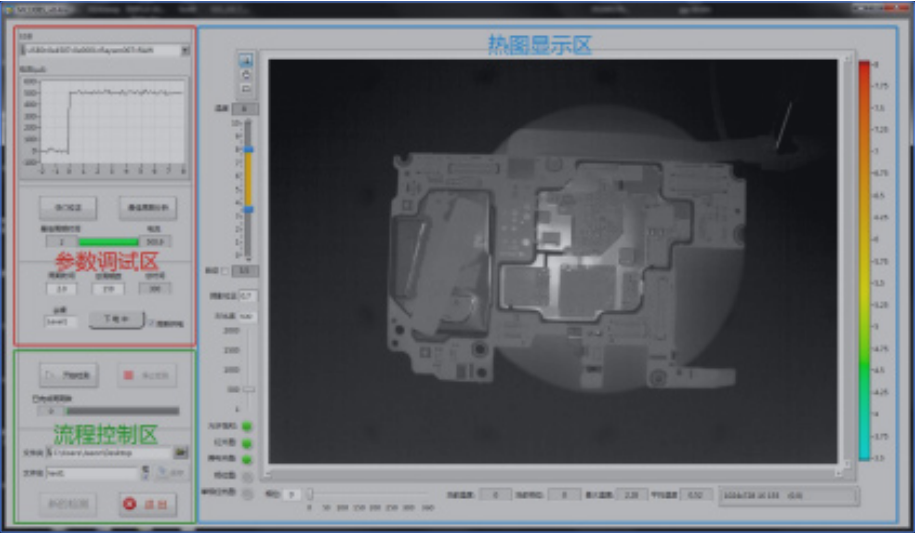

◆ 軟件界面
- 簡明易用的用戶界面;
- 待測電路紅外實時顯示，可選擇白熱、紅熱等多種色彩模式;
- 0-90°相位圖自由選擇，并可選擇動態圖顯示;
- 異常點高亮顯示，光標定位及三維熱圖顯示;
- 可選雙光融合功能，更易定位問題元件;
- 可根據客戶需求定制;
◆ 六大優勢
超高靈敏度
高分辨率高性能非制冷紅外焦平面探測器NETD<=50mK
改進的 LOCK-IN 技術先進的 3D 濾波算法
最小檢測精度 <1mK，可檢測微安級漏電
元件定位精準
1024*768 超大面陣
深度定制電動對焦紅外鏡頭定位精度最高可達 20μm 可定位至 01005 封裝元件可選配的雙光融合技術
適用范圍廣
最大輸入電壓：15V
最大工作電流：3A 待測板
最大尺寸：
300mm×250mm (M 型)
700mm×550mm (L 型)
檢測功能豐富
漏電發熱幅度顯示，快速定位大熱源
漏電發熱相位顯示，有效區分發熱類型和時序雙光融合精準定位元器件
上電電流波形檢測功能 可在傳統熱成像模式工作
穩定可靠
高穩定性探測器
通過嚴格的可靠性驗證防靜電設計
過流保護設計
使用便捷
整機尺寸小巧，可放置在實驗室桌面使用
只需 1 根 USB 通信線，即插即用軟件界面簡明易用
檢測結果實時更新，隨時保存
◆ 應用案例
- 案例一：手機制造廠電路板生產維修
手機上元器件體積小、排布密集、對設備分辨率的要求高，要檢測出微安級別的漏電流，采用傳統設備基本沒有辦法定位故障點。
客戶通過在生產維修體系批量導入 M 型設備實現了對絕大部分漏電流超標電路板的定位及維修， 獲得了很高的經濟效益。
- 案例二：電信設備電路板產品驗證和故障定位
電信設備電路板具有規格多、成本高、電路復雜等特點，產品驗證和故障定位比較困難。此類待測電路板面積大、需要對正常電路板和待測電路板進行對比驗證?？蛻舨捎昧梭w積較大、可雙路供電的L 型設備，實現了高效率、低成本檢測維修。
- 案例三：研發中心
硬件研發過程中需要反復調試硬件電路，一些功能異?；蛘唠娏鳟惓Ｍ茈y定位。對于一些復雜的電路板，有些問題要查找?guī)字苌踔粮L的時間， 極大的影響了研發進度及項目不確定性。客戶采用該類設備后，絕大多數異常均可以在幾分鐘內定位，大大提高了硬件研發效率，保障了開發進度。
