產品描述
參數
超高透射率高刻畫線數光柵
• 兼具高色散與高衍射效率
• 衍射效率全光譜低偏振依賴性
• 環境穩定性極佳，耐受500 °C 工作環境
• 與體全息相位光柵相比，角度容差和高效帶寬更大
• 低雜散光、低波前誤差
• 不含有機材料，高激光損傷閾值
光柵系列（支持定制）：
|
名稱 |
VIS_1379 |
940nm_1200 |
840nm_1200 |
SWIR_622 |
|
材料 |
熔融石英 |
|||
|
光柵區域 |
28mm×24.6mm |
8mm×8mm |
8mm×8mm |
8mm×8mm |
|
光柵刻線數 |
1379.3l/mm |
1200.5l/mm |
1200.5l/mm |
621.9l/mm |
|
工作波段 |
400-800nm |
940±50nm |
840±50nm |
900-1700nm |
|
衍射效率（非偏振） |
> 65%@500-750nm |
>90%@840-980nm |
> 90%@800-920nm |
>50%@900-1700nm |
|
名稱 |
VIS_1379 |
|
參數 |
指標 |
|
材料 |
熔融石英 |
|
光柵區域 |
24mm×28mm (色散方向) |
|
芯片尺寸 |
24.6mm×29.6mm (色散方向) |
|
芯片厚度 |
0.75mm |
|
光柵刻線數 |
1379.3l/mm |
|
色散@600nm |
0.08°/nm |
|
入射角（AOI） |
20° |
|
工作波段 |
400-800nm |
|
衍射效率（非偏振） |
> 65%@500-750nm |
|
熱膨脹系數（CTE） |
0.5ppm/K |
|
最大工作溫度 |
> 500 ℃
|
|

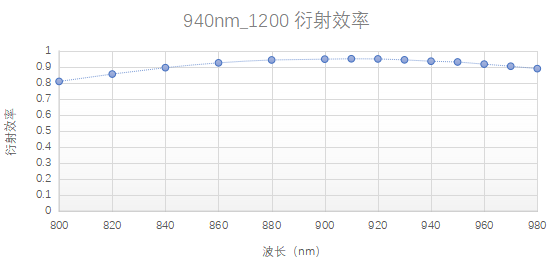

名稱 |
940nm_1200 |
|
參數 |
指標 |
|
材料 |
熔融石英 |
|
光柵區域 |
8mm×8mm (色散方向) |
|
芯片尺寸 |
9.6mm×9.6mm (色散方向) |
|
芯片厚度 |
0.75mm |
|
光柵刻線數 |
1200.5l/mm |
|
色散@940nm |
0.085°/nm |
|
入射角（AOI） |
34.33° |
|
工作波段 |
940±40nm |
|
衍射效率（非偏振） |
> 90%@840-980nm |
|
熱膨脹系數（CTE） |
0.5ppm/K |
|
最大工作溫度 |
> 500 ℃ |
|

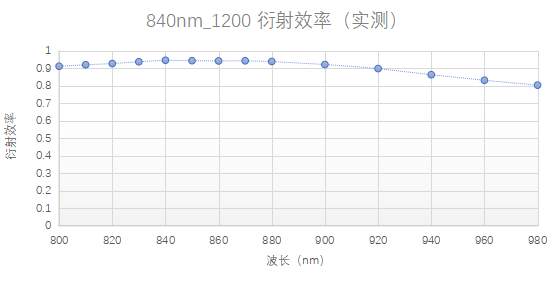

名稱 |
840nm_1200 |
|
參數 |
指標 |
|
材料 |
熔融石英 |
|
光柵區域 |
8mm×8mm (色散方向) |
|
芯片尺寸 |
9.6mm×9.6mm (色散方向) |
|
芯片厚度 |
0.75mm |
|
光柵刻線數 |
1200.5l/mm |
|
色散@840nm |
0.08°/nm |
|
入射角（AOI） |
30.265° |
|
工作波段 |
840±40nm |
|
衍射效率（非偏振） |
> 90%@800-920nm |
|
熱膨脹系數（CTE） |
0.5ppm/K |
|
最大工作溫度 |
> 500 ℃ |
|

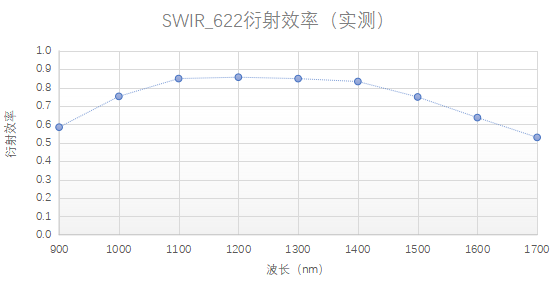

名稱 |
SWIR_622 |
|
參數 |
指標 |
|
材料 |
熔融石英 |
|
光柵區域 |
8mm×8mm (色散方向) |
|
芯片尺寸 |
9.6mm×9.6mm (色散方向) |
|
芯片厚度 |
0.75mm |
|
光柵刻線數 |
621.9l/mm |
|
色散@940nm |
0.04°/nm |
|
入射角（AOI） |
20° |
|
工作波段 |
900-1700nm |
|
衍射效率（非偏振） |
> 50%@900-1700nm |
|
熱膨脹系數（CTE） |
0.5ppm/K |
|
最大工作溫度 |
> 500 ℃ |
